Digitalisierung alter Stromlaufpläne für Industrieanlagen.
LegacyPlan digitalisiert bestehende Stromlaufpläne aus Papier oder PDF und strukturiert diese neu.
- Digitalisierung bestehender Stromlaufpläne
- Strukturierte Elektrodokumentation
- Auditfreundliche Dokumentation
Elektropläne werden über Jahre unübersichtlich

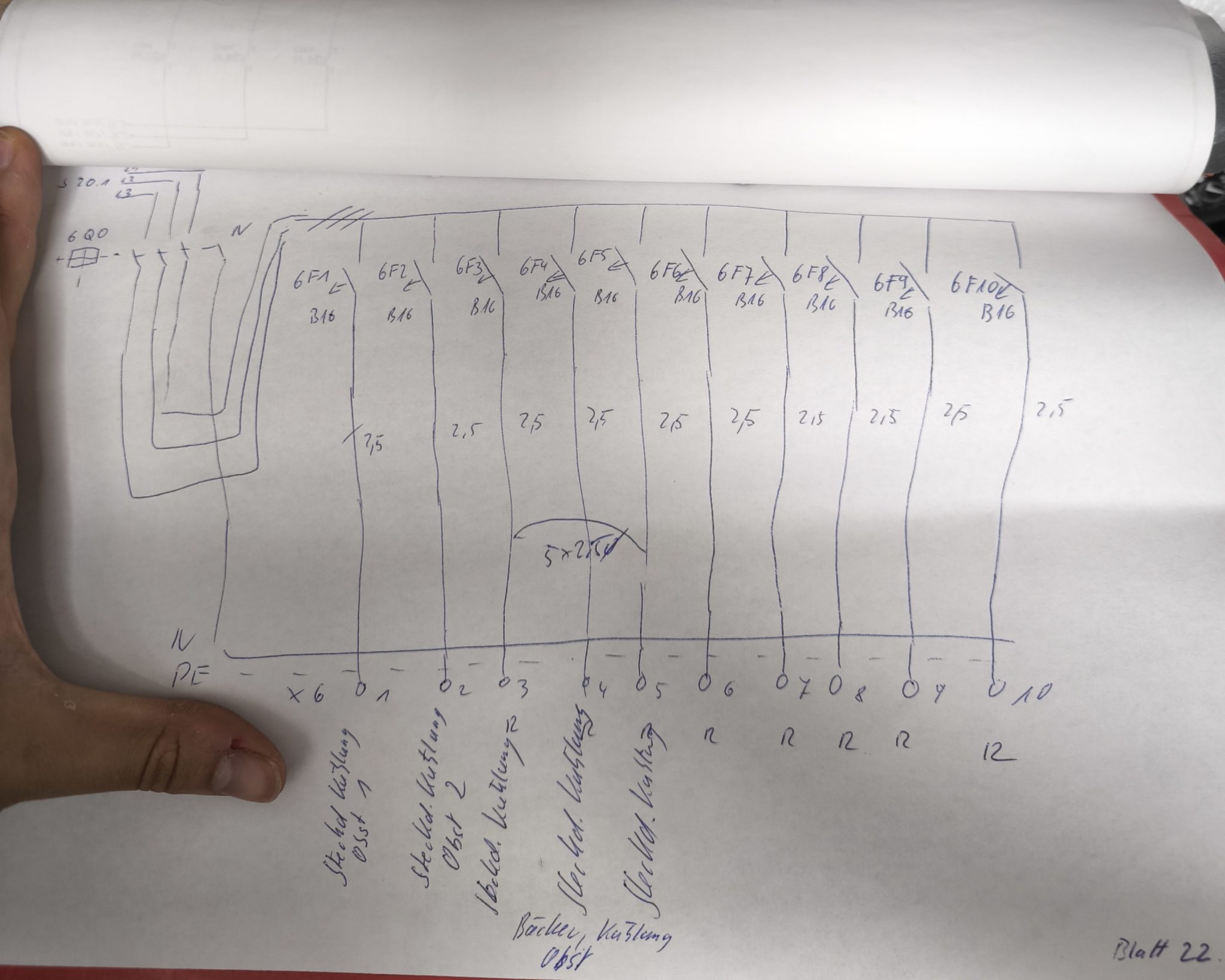

Viele Elektrodokumentationen bestehen aus ursprünglichen CAD-Plänen, die über Jahre hinweg mit handschriftlichen Ergänzungen versehen wurden.
Änderungen, Nachrüstungen und Korrekturen machen die Dokumentation mit der Zeit unübersichtlich und schwer nachvollziehbar.

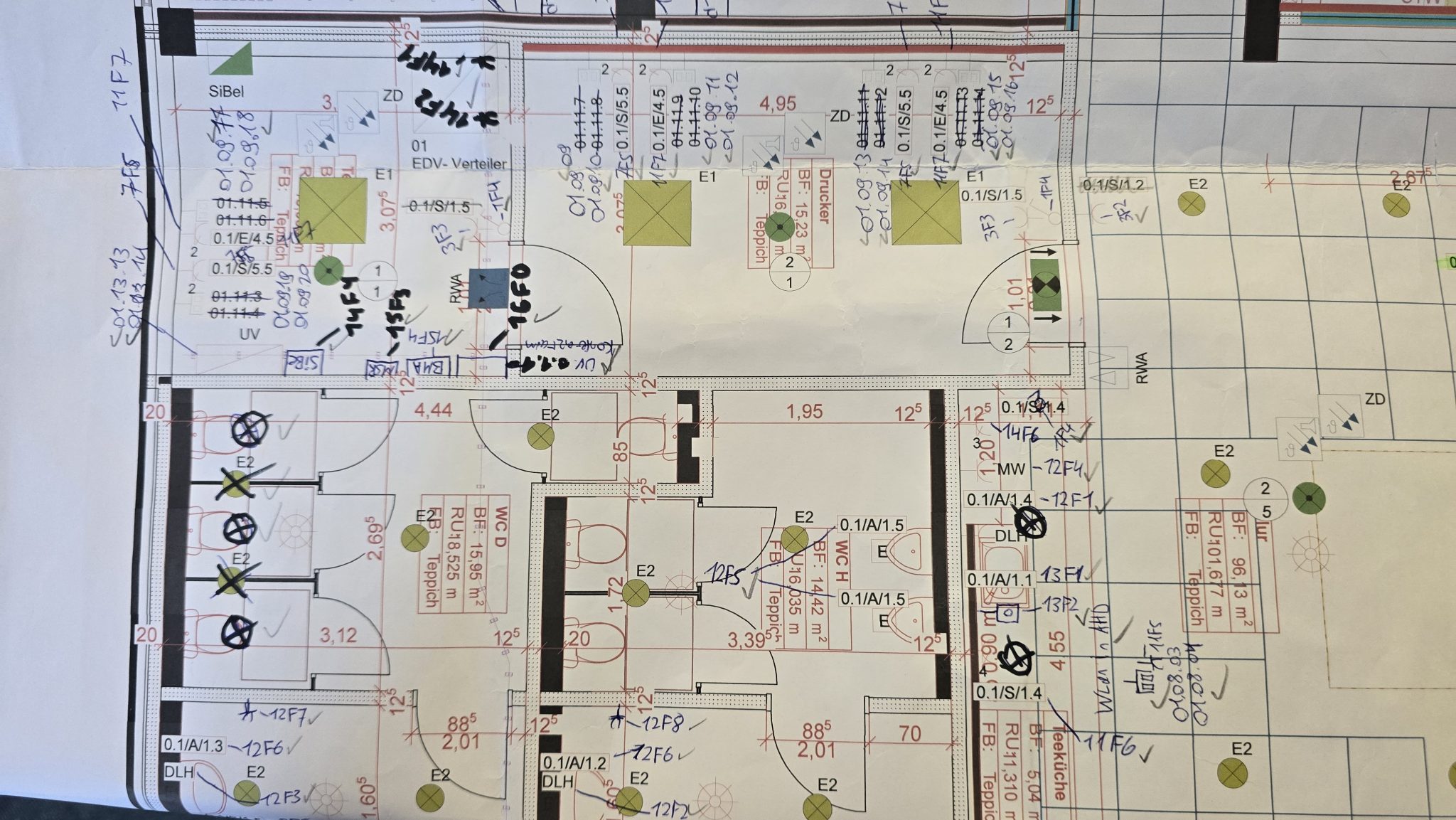

Ursprünglicher Plan mit handschriftlichen Ergänzungen und Änderungen über mehrere Jahre.

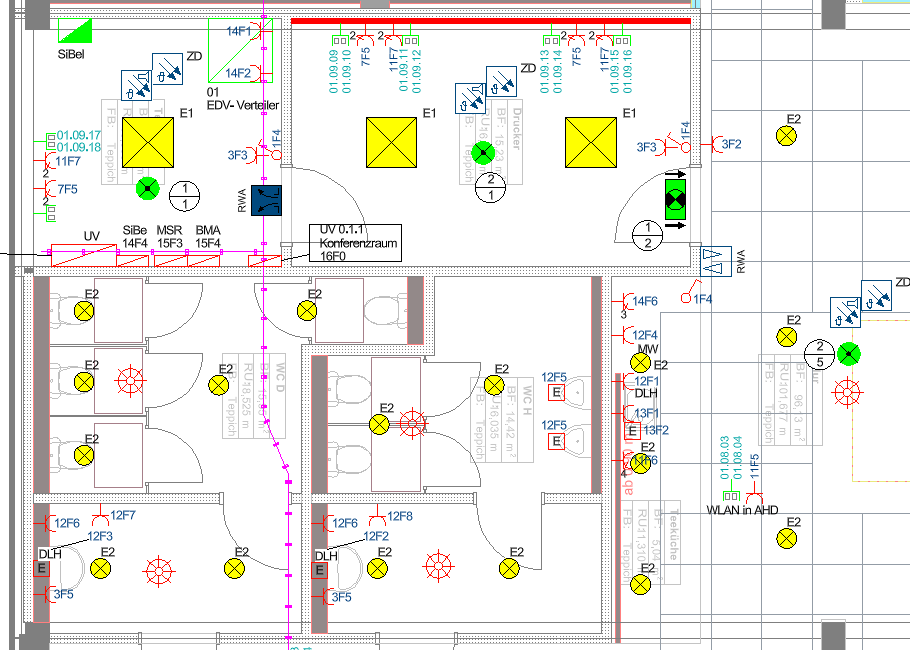

LegacyPlan integriert all Änderungen in eine saubere und normorientierte Dokumentation.
Die ursprüngliche Dokumentation bleibt erhalten, wird jedoch neu organisiert und klar dokumentiert.
Ideal für Wartung, Erweiterungen und Audits.
So funktioniert LegacyPlan
In drei einfachen Schritten zu einer strukturierten Elektrodokumentation.
1. Plan hochladen
Sie laden Ihren bestehenden Stromlaufplan als PDF oder Scan hoch.
2. Strukturierung
LegacyPlan überträgt den bestehenden Plan in eine saubere und strukturierte Dokumentation
3. Saubere Dokumentation erhalten
Sie erhalten einen neu strukturierten Plan inklusive aller vorhandenen Änderungen.
So arbeitet LegacyPlan
Klare Prozesse sorgen für saubere Ergebnisse.
Dokumentationsprinzip
LegacyPlan verändert keine Funktion und keine elektrische Auslegung.
Bestehende Dokumentationen werden ausschließlich strukturiert und neu dargestellt.
Nachvollziehbare Arbeitsweise
Alle Schritte erfolgen nach einer fest definierten Arbeitsstruktur.
Dadurch bleibt die Dokumentation konsistent und übersichtlich
Transparente Projektabwicklung
Der Kunde erhält Zugriff auf den Projektstatus und die fertige Dokumentation.
Typische Probleme in gewachsener Elektrodokumentation
- handschriftliche Ergänzungen
- fehlende Aktualisierung
- unklare Bauteilkennzeichnung
- unsystematische Erweiterungen
- unterschiedliche Dokumentationsstände
LegacyPlan strukturiert diese Dokumentationen neu.
Vom Montageplan zur strukturierten Dokumentation
Handschriftliche Ergänzungen, unklare Leitungsführung und gewachsene Strukturen machen Montagepläne oft schwer lesbar.
LegacyPlan überführt solche Bestandspläne in eine saubere, nachvollziehbare und einheitlich strukturierte Dokumentation – ohne technische Veränderung.
Produktionsstillstand entsteht nicht durch Defekte - sondern durch fehlende Klarheit
In der Praxis entstehen die größten Stillstände nicht, weil ein Bauteil ausfällt – sondern weil niemand zuverlässig beurteilen kann, was betroffen ist.
Unklare oder über Jahre gewachsene Elektrodokumentation führt dazu, dass:
- Fehler nicht eindeutig lokalisiert werden können
- Eingriffe vorsichtshalber ausgeweitet werden
- Rückfragen den Stillstand verlängern
- Entscheidungen vertagt oder abgesichert werden
Ein ungeplanter Stillstand dauert nicht länger, weil kein Techniker da ist - sondern weil Klarheit fehlt.
Beispiel:
- Produktionslinie steht
- 2 Techniker + Schichtleitung involviert
- Koordination, Rückfragen, Absicherung
Verlängerung durch unklare Dokumentation: 1,5h
Interne Personalkosten: ca. 110€ pro Person pro Stunde
→ 3 Personen x 1,5h x 110€/h = 495€
Noch bevor Material, externe Dienstleister oder Folgeausfälle berücksichtigt werden.
Strukturierte Bestandsdokumentation verhindert keinen Defekt - aber sie verhindert, dass aus einem Defekt ein Produktionsstillstand wird.
Warum Unternehmen mit LegacyPlan arbeiten
Strukturierte Elektrodokumentation erfordert eine klare und nachvollziehbare Arbeitsweise.
Spezialisierung auf Bestand
Fokus auf gewachsene Elektrodokumentation in bestehenden Anlagen.
Klare und nachvollziehbare Struktur
Jedes Projekt folgt einem definierten Ablauf und einer einheitlichen Struktur.
Keine Eingriffe in die Funktion
Alle Arbeiten erfolgen ausschließlich redaktionell auf Dokumentationsebene.
Wie wir den Aufwand kalkulieren
Die Kalkulation folgt dabei transparenten, immer gleichen Kriterien – nicht Pauschalen oder Schätzungen „auf Verdacht“.
Der Projektumfang wir individuell auf Basis der vorliegenden Unterlagen bewertet.
Der Umfang eines Projekts ergibt sich aus der Anzahl und dem Zustand der vorhandenen Unterlagen. Überschaubare, klar strukturierte Dokumentationen verursachen deutlich weniger Revisionsaufwand als über Jahre gewachsene oder mehrfach ergänzte Pläne.
- Basisprojekt (bis 10 Planseiten): ab 1290€
- jede weitere Seite: ab 99€
Der Leistungsumfang ist klar abgegrenzt. Erweiterungen oder zusätzliche Unterlagen werden gesondert betrachtet.
So stellen wir sicher, dass jedes Projekt sorgfältig und ohne Zeitdruck umgesetzt werden kann.
Was unstrukturierte Dokumentation kostet:
- längere Fehlersuche im Betrieb
- unnötige Stillstände
- erhöhter Wartungsaufwand
- unklare Erweiterungen
Bereits wenige Stunden zusätzlicher Aufwand übersteigen die Kosten einer strukturierten Dokumentation.
Beispielprojekt
Strukturierung eines Stromlaufplans mit 10 Seiten
- strukturierte Planseiten
- Integration vorhandener Änderungen
- klare Dokumentationsstruktur
ab 1290€
Der Projektpreis richtet sich nach der Anzahl der Planseiten und dem Zustand der Dokumentation.
Je nach Projekt sinnvoll
Abhängig vom Projektumfang können folgende Leistungen sinnvoll ergänzt werden:
WSCAD / DWG Export
+199€
Modernisierung der BMK
+129€
Machbarkeitsanalyse Großprojekte
+149€ (wird verrechnet)
Sie erhalten vor Projektstart ein verbindliches Festpreisangebot – ohne versteckte Kosten.
Lassen Sie Ihre Dokumentation prüfen
Sie erhalten eine unverbindliche Ersteinschätzung und ein transparentes Angebot für Ihr Projekt.
Alle Projekte werden sorgfältig und ohne Zeitdruck umgesetzt.
Strukturierte Dokumentation spart dauerhaft Zeit
Eine einmalige Strukturierung reduziert den Aufwand bei Wartung, Fehlersuche und Erweiterung langfristig.
Schon wenige vermiedene Einsätze können die Investition vollständig ausgleichen.
Dokumentation statt Interpretation
LegacyPlan verändert keine elektrische Funktion oder Auslegung der Anlage.
Ziel ist ausschließlich die klare und nachvollziehbare Darstellung bestehender Systeme.
Jedes Projekt wird mit Fokus auf Qualität und nachvollziehbare Struktur umgesetzt – ohne standardisierte Massenabwicklung.
LegacyPlan arbeitet bewusst mit begrenzter Projektanzahl, um eine gleichbleibend hohe Qualität in der Dokumentationsstruktur zu gewährleisten.
Häufig gestellte Fragen
Ablauf
Wie läuft die Zusammenarbeit ab?
Kosten
Was kostet die Strukturierung?
Dauer
Wie lange dauert die Bearbeitung?
Die Bearbeitungsdauer hängt vom Projektumfang ab.
Sicherheit
Werden Änderungen an der Anlage vorgenommen?
Nein.
Datenschutz
Wie werden meine Daten behandelt?
Ihre Daten werden streng vertraulich behandelt und ausschließlich zur Projektbearbeitung genutzt – niemals darüber hinaus.
Ihre Daten werden in der IONOS HiDrive-Cloud gespeichert. IONOS betreibt seine Rechenzentren in Deutschland und erfüllt alle Anforderungen der DSGVO und des BDSG.
Damit genießen Ihre Unterlagen den höchsten europäischen Datenschutzstandard.
Upload
Wie kann ich meine Dokumentation bereitstellen?
Ergebnis
Was erhalte ich als Ergebnis?
Ihre Frage ist nicht dabei?
Struktur statt Chaos in Ihrer Elektrodokumentation
Erhalten Sie eine klare und nachvollziehbare Struktur Ihrer bestehenden Stromlaufpläne.
Sie erhalten eine unverbindliche Ersteinschätzung und ein transparentes Festpreisangebot.
- Unverbindlich
- keine Verpflichtung
- schnelle Rückmeldung
Aktuell stehen volle Kapazitäten für neue Projekte zur Verfügung.
